Kanten- und Eckenbearbeitung



Eckenformer sind Kantenfräsen mit Führung.

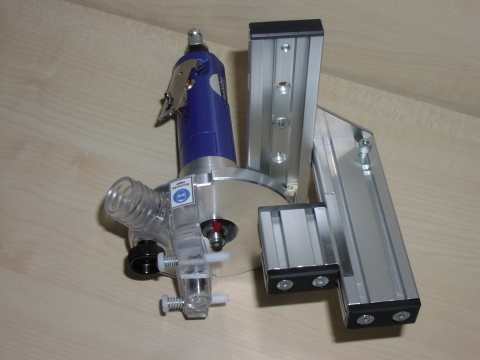

Eckenformer MZ 02 90F

90°-Spezialgerät für das Eckenrunden/Eckenfasen an vorgekappten Stirnkanten

Was er kann:

·      90°-Eckenrunden ohne Verwackeln

·      Sauberes Fräsergebnis

·      Sehr gutes Handling



Wie es geht:

·      Integrierte Führung und Werkstückauflagearm für sichere Führung

·      Einstellbare Radialanschlägen für sauberen Anfang/Ende

·      Sehr leicht (1,4Kg)

·      Anlauflagerbremse gegen eventuelle Bremsspuren

Was er kostet:

·        Komplettes System mit Qualitäts-Hartmetallfräser: Euro 550,00

Warum er sich schnell rechnet:

·      Sauberes, schnelles Ergebnis

·      Kostet nur einen Bruchteil eines Eckenrundungs-Aggregates oder Kopier-Aggregates auf einer Kantenanleimmaschine

·      Sehr gut geeignet auch für Postforming-Kanten



Beschreibung:



Führung und Auflagearm
Dieser Eckenformer ist mit einer wartungsfreien Führung ausgestattet, die das Verwackeln ausschließt. Sie wird durch das Aufdrücken des Auflagearmes auf das Werkstück in der Senkrechten positioniert. Im Auflagearm befinden sich beidseits Rundanschläge, wodurch die Auflageposition sehr komfortabel gefunden wird.

Einstellbare Radialanschläge
An dem Absaugadapter sind zwei Schrauben befestigt, die in Richtung des Radius des Werkzeuges zeigen und deshalb Radialanschläge genannt werden. In der unteren Position des Eckenformers, wenn das Anlauflager an der Werkstückunterseite anliegt, stößt der obere Radialanschlag gegen die vordere Werkstückkante. Dadurch wird feinfühlig und genau festlegt, wie weit das Werkzeug fräsen soll. Die Handhabung wird sicherer und einfacher.

Wenn das Anlauflager über die vordere Werkstückkante rollt sind die Radialanschläge von der Werkstückkante abgehoben.

Durch die spezielle Ausbildung des Auflagetellers kann das Pneumatikaggregat sehr nahe am Werkstück angefasst werden. Es entsteht ein sehr gutes Führungsempfinden über den gesamten Fräsweg.

Auch auf der Oberseite wird der Überrollweg durch den zugehörigen unteren Radialanschlag begrenzt.

Neben der besseren Handhabbarkeit bieten die Radialanschläge die Begrenzung oder Vermeidung von Frässpuren. Wenn nämlich der Kantenstreifen, über den das Anlauflager abrollt, etwas über die Oberseite übersteht, sinkt das Anlauflager mit dem Fräser auf die Oberseite herab. Dadurch kann eine unschöne Vertiefung auf der Oberseite des tellerseitigen Kantenstreifens entstehen. Entsprechendes gilt für die Unterseite.

Für rechte und linke Ecken einsetzbar
Der Eckenformer ist sowohl für rechte als auch linke Ecken einsetzbar. Für eine linke Ecke wird der Eckenformer lediglich gewendet und exakt spiegelbildlich eingesetzt. Umbauten oder Umstellungen sind dafür nicht notwendig.

Mit diesem Eckenformer wird aus dem Drahtseilakt Eckenrunden ein sicherer und komfortaler Arbeitsablauf. Diesen Eckenformer erhalten Sie über Meus-Maschinen, Lichtenhagen.







Für Platten, Türen, Fenster

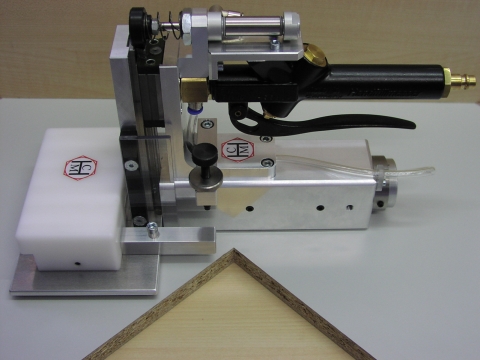

Eckenformer MZ 02 90F A

Die neue Methode zum Eckenausklinken

Jetzt auch mit Tiefenanschlag für beidseitig ausrissfreie Ausklinkung

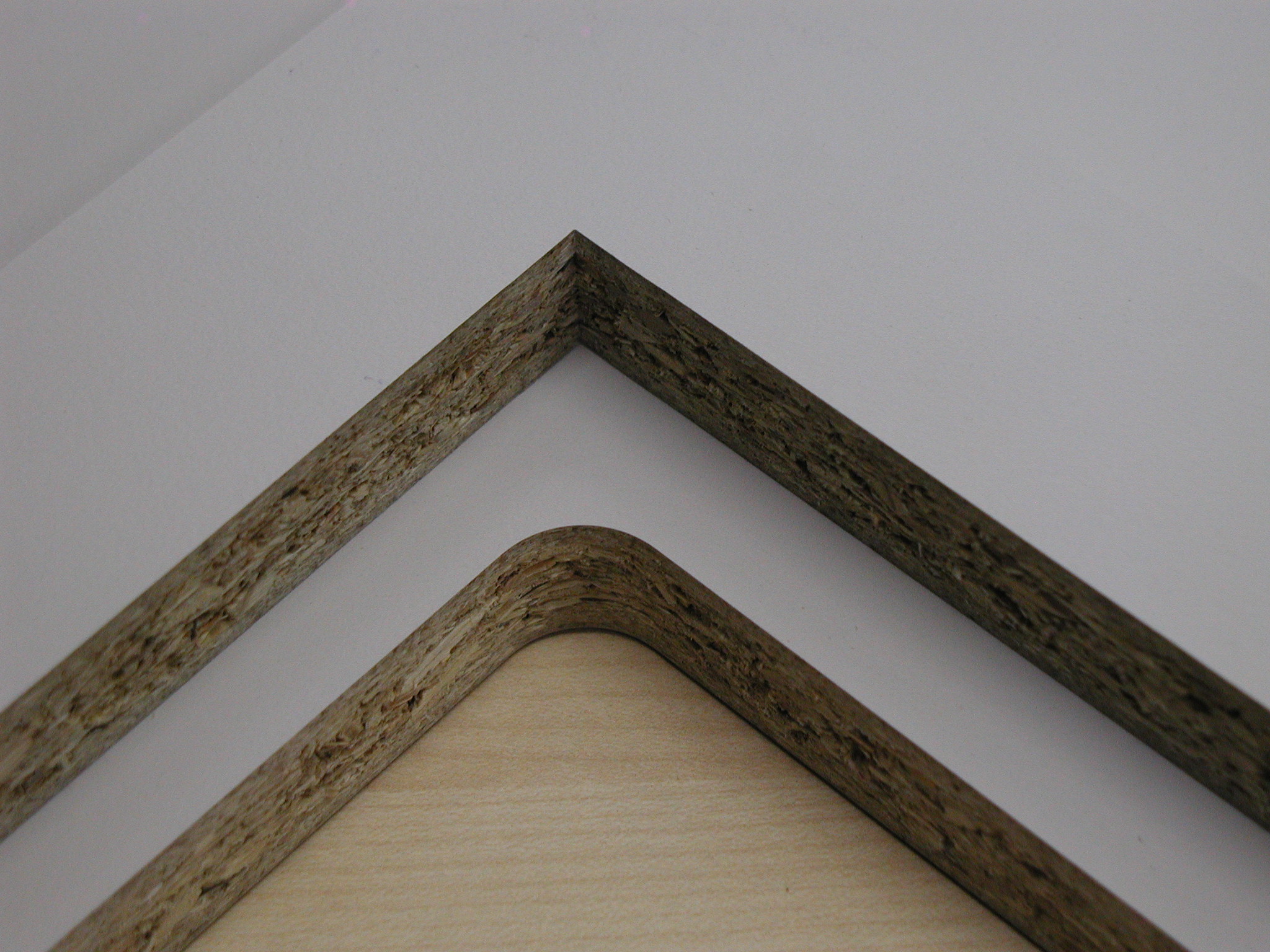

Vorher: Das Werkstück hat in der Innenecke den Radius vom Ausfräsen

Nachher: Der Radius an der Innenecke ist in einem Arbeitsschritt entfernt.

Was der Eckenformer Ausklinkung kann:

·      Ausklinken von Radius-Innenecken, beispielsweise an Arbeitsplatten, Türen, Fenstern

·      Geringere Kosten als mit einem Bearbeitungszentrum

·      Sehr einfache Bedienung, sehr gutes Ergebnis


Wie es geht:

·      Waagrechter, hochwertiger Druckluftmotor mit Diamant-Falzfräser

·      Anschlaggehäuse für Anlage in der Innenecke, aus dem Vollen gefräst

·      Senkrechte Maschinenbau-Linearführung mit Werkstückauflage

·      Schutzrecht eingetragen beim Deutschen Patent- und Markenamt, 20 2010 003 947


Was er kostet:

·        Komplettes Basis-System, Preis: € 2500,00

·        Option Tiefenanschlag, Preis: € 170,00



Warum er sich schnell rechnet:

·        Schnell einsetzbar ohne Programmieren

·        Sauberes Ergebnis mit exakter 90°-Innenecke

·        Auch beidseitig ausrissfrei mit Tiefenanschlag ab 16mm Plattendicke

·

Beschreibung

Neue Option: Tiefenanschlag für beidseitig ausrissfreie Ausklinkung
Der Tiefenanschlag wird so eingestellt, dass die Platte von der ersten Seite eingefräst wird.

Nach Wenden der Platte wird der Anschlag zurückgeschoben und von der zweiten Seite fertiggefräst.

Vor dem Ausklinken hat das Werkstück einen Radius an der Innenecke. Nach der Ausklinkung mit dem Eckenformer ist der Radius sauber entfernt.

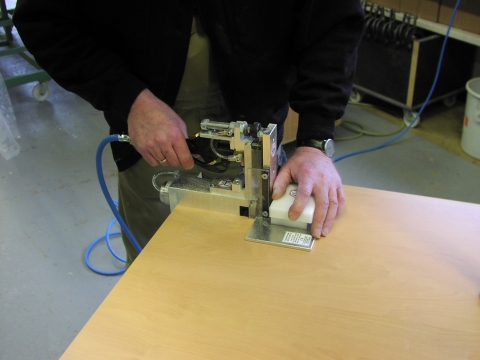

Arbeitsablauf:

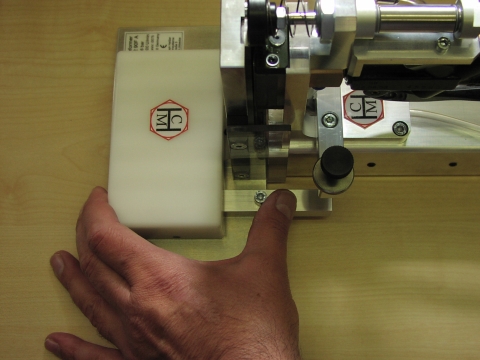

·      Anschlaggehäuse in der Innenecke bündig anlegen

·      Starthebel ziehen, Motor leicht anheben, so dass der Stopper-Zylinder zurückzieht

·      Kontinuierlich den drehenden Fräser durch die Platte vorschieben

·      Starthebel loslassen, Fräser auslaufen lassen und Motor in Ausgangposition zurückschieben



Diesen Eckenformer erhalten Sie über Meus-Maschinen, Lichtenhagen.
